Блок сопряжения (БС) предназначен для управления топливораздаточными колонками, оснащенными:
- механическими или электронными отсчетными устройствами с импульсным (неинтерфейсным) управлением, в том числе ОУ серии "Топаз-106ЦМ";
- интерфейсными отсчетными устройствами.
БС является комбинированным устройством и функционально состоит из:
- конвертора протоколов, аналогичного "Топаз-119-15М1";
- блока управления колонкой, аналогичного "Топаз-133-4-4ЦМ1".
Блок "Топаз-133-4-4М1" объединяет в себе все возможности блоков сопряжения "Топаз-119-15М1" и "Топаз-133-4-4ЦМ1" и позволяет управлять интерфейсными и импульсным колонками по протоколу “Искра” 1.72 расширенный. Подключение БС "Топаз-133-4-4М1" возможно непосредственно к СОМ-порту компьютера (интерфейс RS-232). Количество управляемых импульсных ТРК может быть увеличено подключением блока "Топаз-133-4-4ЦМ1".
Варианты управления блоком сопряжения "Топаз-133-4-4М1"
От СУ, в качестве которой используется персональный компьютер:
протокол "Искра" 1.72 расширенный;
"протокол управления ТРК, версия 2.0". Конвертор "Искра - протокол управления ТРК, версия 2.0" требуется перевести в режим работы "преобразование интерфейсов".
По интерфейсу RS-485
По "протоколу управления ТРК, версия 2.0" от СУ, в качестве которой используется:
-персональный компьютер;
-миникомпьютер "Топаз-158";
-пульт дистанционного управления "Топаз-103М1";
-ККМ через контроллер управления ТРК "Топаз-103МК1".
-Конвертор "Искра - протокол управления ТРК, версия 2.0" необходимо отключить либо установить режим работы "преобразование интерфейсов".
Настройка конвертора "ИСКРА-Протокол 2.0" (Аналог "Топаз-119-15М1") производится с компьютера через программу ЧСМ.

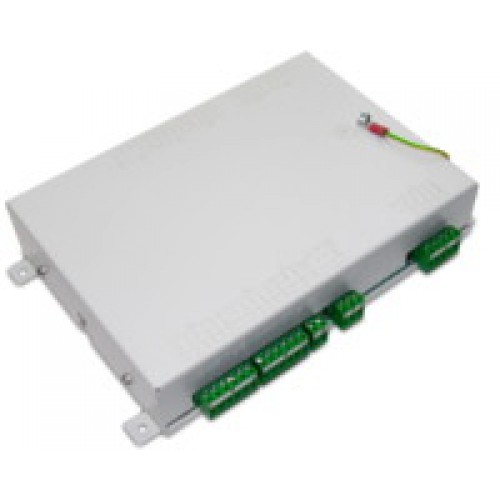

Топаз-133-4-4М1 (для управления от компьютера четырьмя рукавами импульсных ТРК и восемью сторонами (до четырех рукавов на сторону) интерфейсных ТРК по интерфейсу RS-485)
- Производитель: Топаз
- Код Товара: Топаз-133-4-4М1
- Наличие: В наличии
-
51500.00р.
